管道防腐冷纏膠帶施工、自檢規范（四）－防腐層質量標準及檢查方法

4.1 膠帶防腐層質量應達到下列要求

1）表觀：對管線進行全線目測檢查，在預制廠應逐根目測檢查，補口、補傷處應逐個檢查， 防福層表面應平整， 塔接均勻，無永久性氣泡、皺折和破損。

2）厚度：按《管道防腐層厚度無損測量方法（磁性法）》SY0066進行測量，厚度應符合本標準第3章的要求。每20根抽查一根，隨機測量一處， 每處接圓周方向約均勻分布測量四點；每個補口、補傷處隨機抽查一處。厚度不合格時，應加倍抽查，仍不合格，則判為不合格。

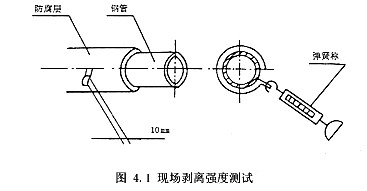

　　3）剝離強度：用刀環向劃開10mm寬、長度大于100mm的膠帶層，直至管體。 然后用彈簧秤與管壁成90°角拉開，如圖4.1所示，拉開速度應不大于300mm/min。剝離強度應符合SY/T 0414-2007和HC/T 20679-2014標準的規定指標數據。該測試應在纏好膠帶24h以后進行。每千米防腐管線應測試三處；補口、補傷處的抽查數量為補口、補傷處的1%。若一處不合格，應加倍抽查，仍不合格，全部返修。

　　4）火花檢漏：在預制廠應逐根檢查， 在現場對管線進行全線檢，補口、補傷處應逐個檢查。檢漏探頭移動速度不大于0.3m/s，以打火花為合格。檢漏電壓根據下列公式確定：

　　式中： V–檢漏電壓，V；Tc–防腐層厚度，mm。

　　5）表現、厚度、檢測不合格時，應進行局部或全線修復。

　　6）對各項檢測結果應做好記錄。
